UV Mapping erklärt – Was ist UV-Unwrapping & wie funktioniert es?

UV Mapping ordnet Punkten einer 3D-Oberfläche zweidimensionale Texturkoordinaten zu. U und V bezeichnen die beiden Achsen des Texturraums. Beim UV-Unwrapping wird das Modell entlang festgelegter Schnittkanten abgewickelt. So lassen sich Bildtexturen, Normal Maps oder eine Metalness Map gezielt platzieren. UVs sind nicht die einzige Art der Texturprojektion. Wie stark eine Abwicklung verzerrt, hängt auch von der Form und den gewählten Schnitten ab.

‍

Warum ist sauberes UV Mapping so wichtig?

Vorteil	Auswirkung
Präzise Texturen	Logos, Etiketten und Holzmaserungen lassen sich gezielt ausrichten und skalieren.
Artefakte reduzieren	Passende Abstände zwischen UV-Inseln verringern das Risiko von Farbsäumen und Nahtartefakten.
Effizientes Baking	Ein geeignetes UV-Layout schafft die Grundlage für das Backen von AO-, Normal- oder Lightmaps.
Texturflächen nutzen	Ein UV-Atlas bündelt Flächen in einem Texturset. Weniger Draw Calls ergeben sich daraus nicht automatisch.

3D Visualisierung eines hellen Wohnzimmers mit braunem Ledersofa und Blick auf die umliegende Natur durch große Fenster

Vom Fachbegriff zum visuellen Erlebnis

Wir nutzen diese Technologien nicht nur, wir beherrschen sie. Entdecke, wie wir für führende Marken fotorealistische Welten erschaffen.

Portfolio ansehen

Korrekte und fehlerhafte UV-Maps: Praxisbeispiel

An einem Lounge-Chair zeigen die folgenden Beispiele, wie Schnittkanten, UV-Inseln und Verzerrungen zusammenhängen. Ein Checker-Raster hilft, die Abwicklung vor dem Texturieren zu beurteilen. Bei Displacement Maps können Probleme an UV-Nähten auch die sichtbare Oberfläche beeinflussen.

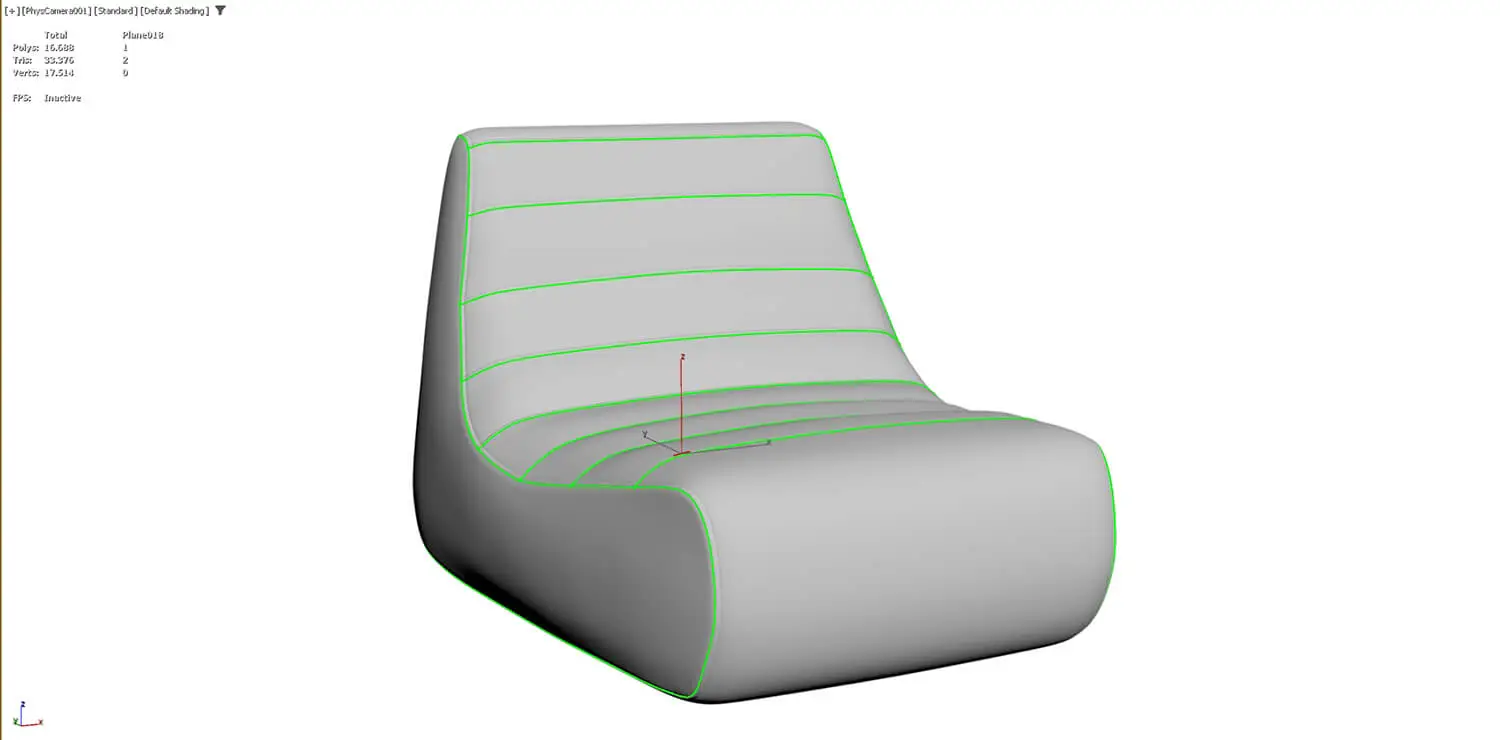

Modell mit markierten Nahtkanten (grün) für sauberes Unwrapping — **Seam-Plan:** Schnittkanten orientieren sich an Bauteilgrenzen und Stoffnähten.

UV-Layout des Lounge-Chairs: sauber gepackte Shells ohne Überlappung — **UV-Template:** getrennte Inseln im 0-1-Bereich. Der Abstand zwischen ihnen muss zur Texturauflösung und Filterung passen.

Stoffsessel mit Checker-Map ohne Verzug — **Checker-Test:** Ein gleichmäßiges Raster hilft, Verzerrungen und unterschiedliche Texel-Dichten zu erkennen.

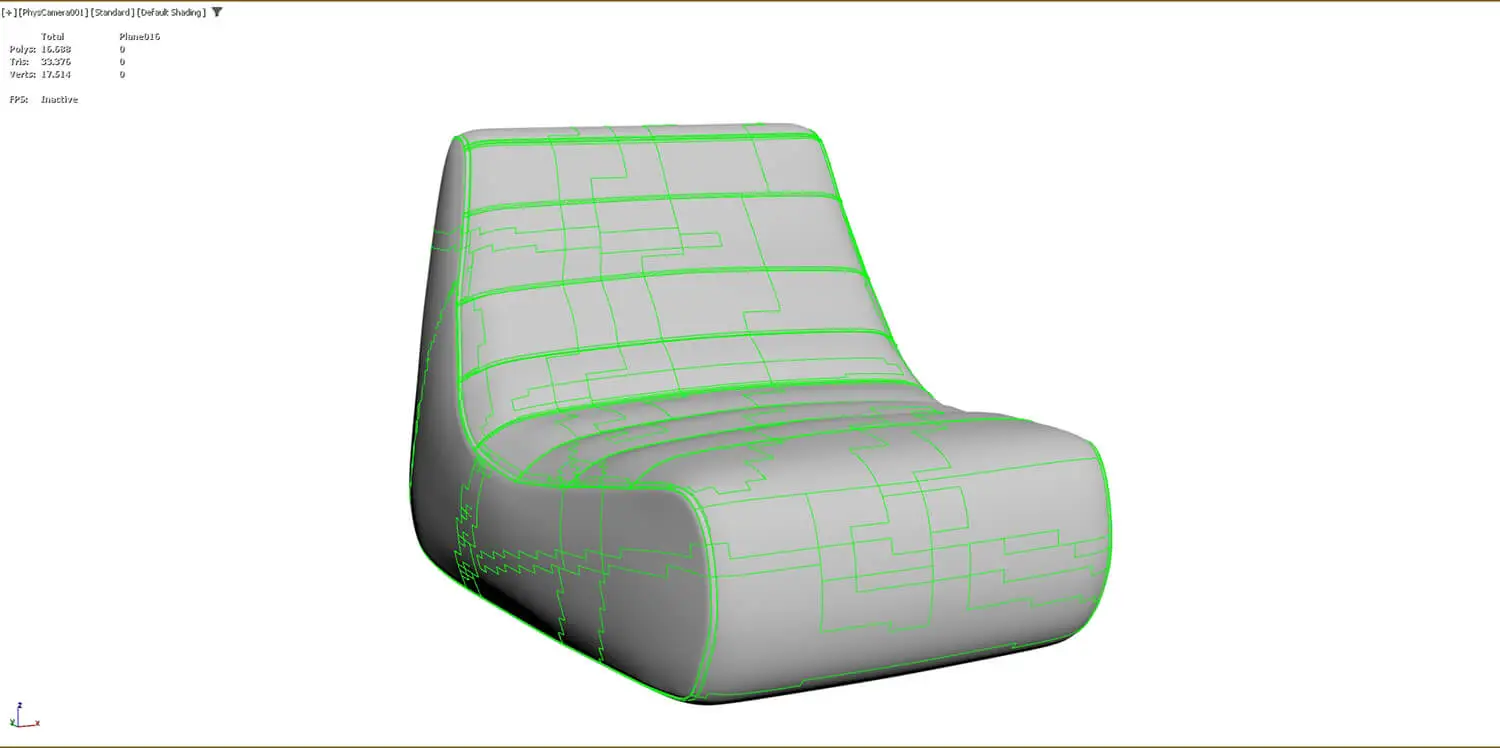

Modell mit zufällig gesetzten UV-Seams (grün) — **Ungünstige Seams:** Zusätzliche Schnitte erschweren es, ein Muster über angrenzende Flächen fortzuführen.

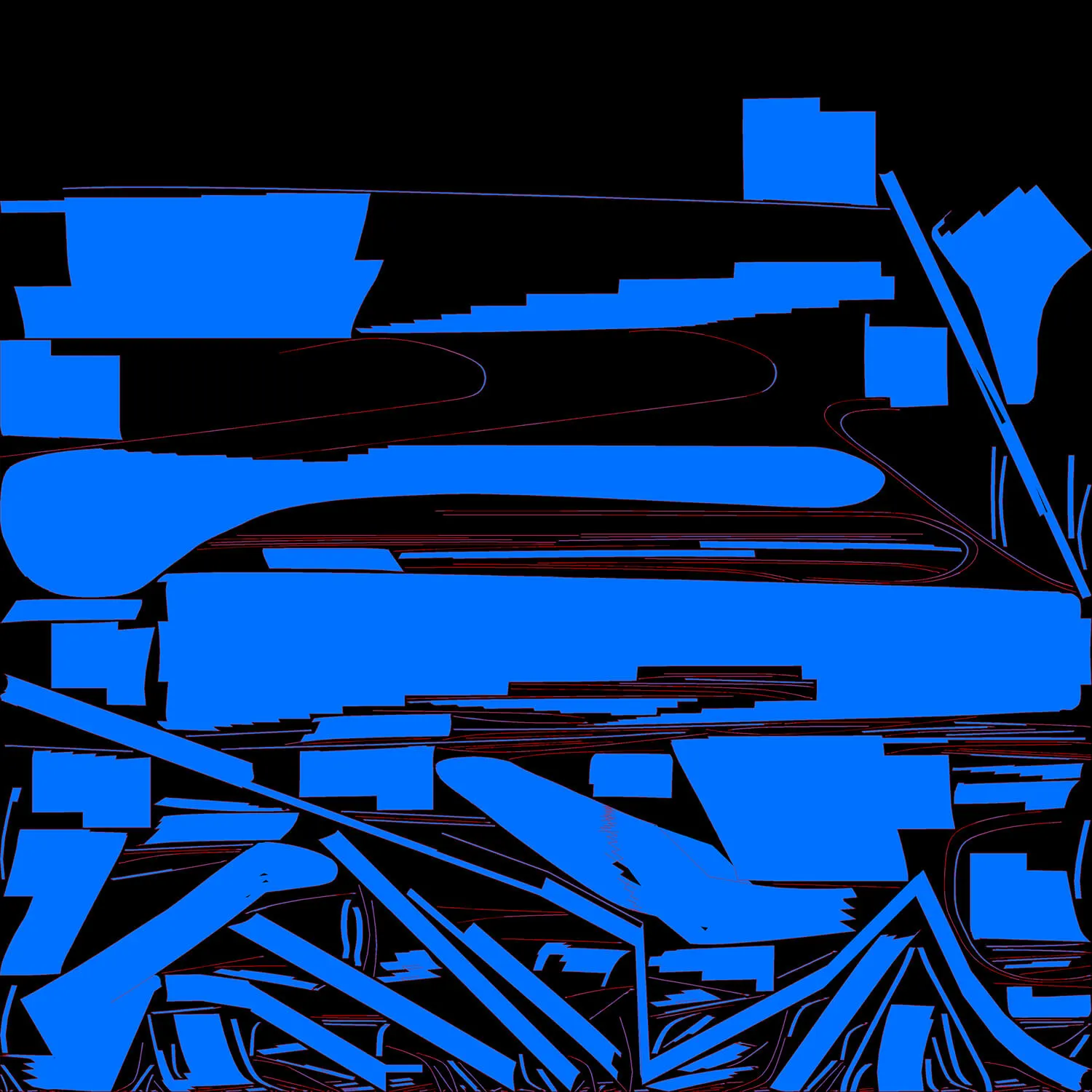

Chaotischer, überlappender UV-Atlas des Sessels — **Fehlerhaftes UV-Template:** Unbeabsichtigte Überlappungen und gestauchte Inseln erschweren die Texturierung.

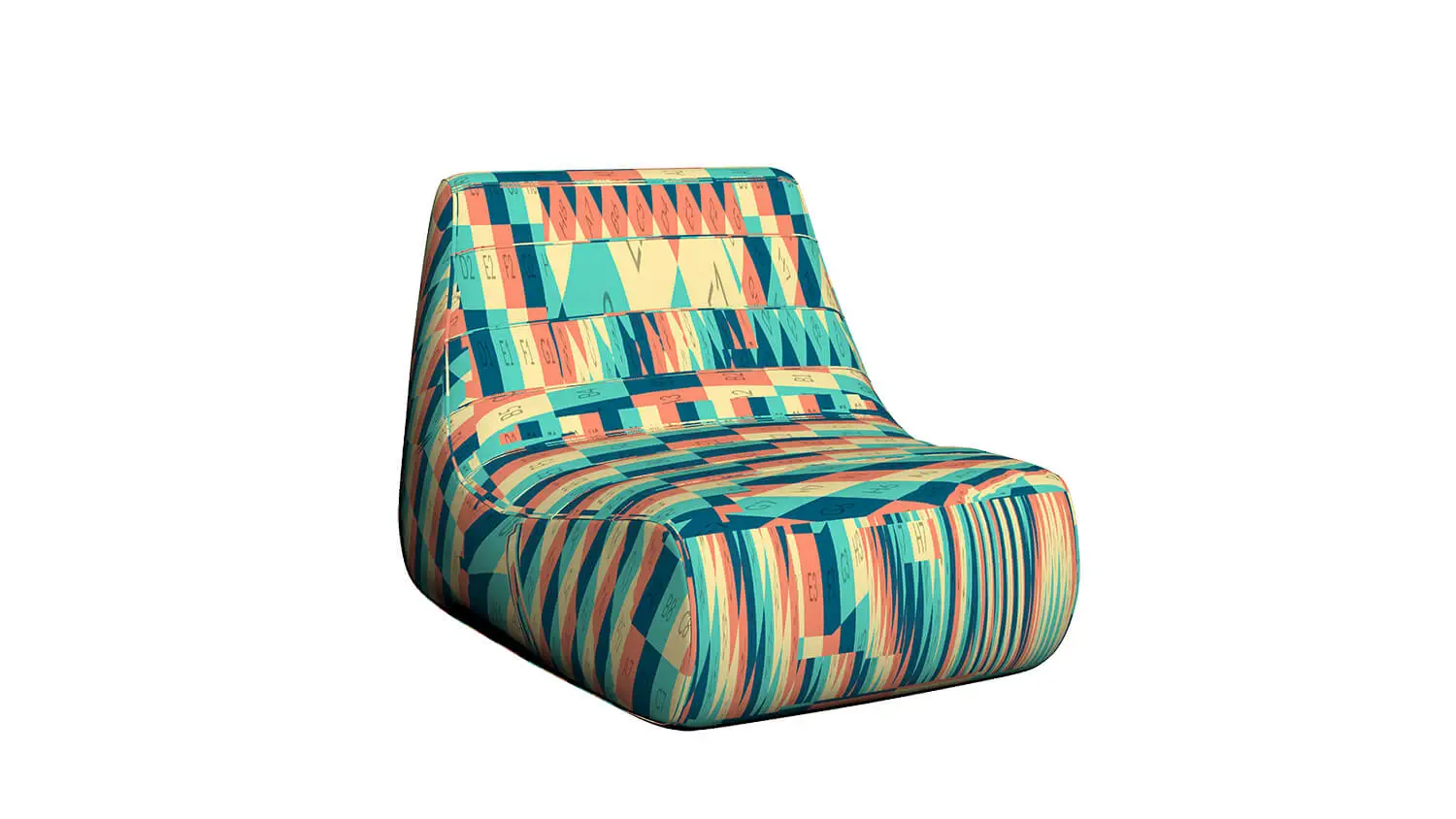

Sessel mit verzerrter Checker-Map — **Checker-Test mit Fehlern:** Gestreckte Rasterfelder zeigen Verzerrungen. Prüfe die UV-Inseln im UV-Editor und am Modell; ein Test für kachelbare Bildtexturen ersetzt diese Prüfung nicht.

‍

UV-Mapping-Workflow (6 Schritte)

1. Analyse & Texel-Dichte planen

Lege Zielauflösung und Texel-Dichte passend zur späteren Bildgröße, zum Kameraabstand und zum Detailbedarf fest. Ein einheitlicher Wert ist kein Standard für jedes Projekt. Prüfe am Rohmodell Symmetrien, Wiederholungen und wenig sichtbare Bereiche.

Für eine 3D-Produktvisualisierung sind etwa Etiketten und Stoffdetails in Nahaufnahmen relevant. Plane die Texturauflösung anhand dieser Ansichten.

‍

2. Seams setzen & Unwrap

Setze Seams möglichst an natürlichen Grenzen: Stoffnähten, Plattenfugen oder wenig sichtbaren Rückseiten.

Wähle eine zur Form passende Abwicklung und optimiere sie mit Relax- oder ähnlichen Werkzeugen. Eine quadratische Checker-Textur sollte am Modell möglichst gleichmäßig große Quadrate zeigen, keine gestreckten Rechtecke.

Bei stark gekrümmten Flächen kann eine zusätzliche UV-Insel Verzerrungen reduzieren. Wäge das gegen zusätzliche Nähte ab.

‍

3. Islands packen & stapeln

Skaliere und packe die Inseln entsprechend der geplanten Texel-Dichte. Prüfe dabei die Auflösung der späteren Textur.

UV-Inseln dürfen überlappen, wenn sie bewusst dieselben Texturinformationen verwenden sollen. Für individuell gebackene Licht- oder Oberflächendetails sind in der Regel eindeutige Flächen erforderlich.

Richte Inseln nach der gewünschten Gewebe- oder Maserungsrichtung aus. Eine Drehung um 90 Grad verbessert Mipmapping nicht grundsätzlich.

‍

4. UV-Sets trennen

Ein UV-Set kann die PBR-Texturen wie Base Color, Normal und Roughness steuern.

Für gebackene Lightmaps wird häufig ein eigenes, überlappungsfreies UV-Set benötigt. Ob ein zweites Set nötig ist, hängt vom vorhandenen Layout und der Zielanwendung ab. AO benötigt nicht grundsätzlich einen eigenen UV-Kanal.

Manche Programme erstellen Lightmap-UVs automatisch. Kontrolliere anschließend Packung, Abstände und Ergebnis im Zielsystem; die Kanalnummern unterscheiden sich je nach Software.

‍

5. Padding & Edge-Seams

Plane Padding nach Texturauflösung, Filterung, Mipmap-Stufen und Vorgaben des Zielsystems. Eine feste Pixelzahl reicht nicht als allgemeine Regel.

Bei gebackenen Tangent-Space-Normal-Maps werden harte Normalkanten üblicherweise auch im UV-Layout getrennt. Umgekehrt muss nicht jede UV-Naht eine harte Normalkante sein. Prüfe das Zusammenspiel von Baker und Renderer.

Eine passende Randverlängerung beim Baking, oft Dilation oder Edge Padding genannt, reduziert das Einbluten fremder Farben an den Inselrändern.

‍

6. Qualität prüfen und Test-Bake erstellen

Lege eine quadratische Checker-Textur auf das Modell. Prüfe Verzerrungen, Maßstab und Ausrichtung besonders an sichtbaren Rundungen und Nähten.

Ein Test-Bake in niedriger Auflösung kann grobe Projektionsfehler und Nähte zeigen. Beurteile feine Details und Filterartefakte zusätzlich in der vorgesehenen Endauflösung.

Backe die benötigten Maps in der Zielauflösung und kontrolliere sie mit dem vorgesehenen Material und Renderer.

UVs legen die Verteilung einer Textur fest, nicht ihre Materialwirkung. Für Stoffe, Lacke und andere Oberflächen findest du Beispiele in unserer Material- und Oberflächenvisualisierung.

‍

Quick-Tipps

Normal-Map-Baking: harte Normalkanten und UV-Nähte aufeinander abstimmen.
Texel-Dichte: anhand von Kameraabstand und benötigten Details planen.
Überlappende UVs: nur für bewusst gemeinsam genutzte Texturinformationen.
Lightmaps: Anforderungen an UV-Kanal, Überlappungen und Padding im Zielsystem prüfen.
Checker-Map: quadratisches Raster am Modell auf Dehnung und Größenunterschiede prüfen.

‍

FAQ - UV-Mapping

‍

Was ist UV Mapping, kurz erklärt?

UV Mapping ordnet einer 3D-Oberfläche zweidimensionale Texturkoordinaten zu. UV-Unwrapping ist eine Methode, diese Koordinaten durch Abwickeln entlang von Schnittkanten zu erzeugen. Damit bestimmst du, wo und in welchem Maßstab Bildtexturen auf dem Modell erscheinen.

‍

Wie setze ich Seams richtig in Blender?

Setze Schnittkanten dort, wo sie zur Geometrie passen und möglichst wenig auffallen. Prüfe das Ergebnis mit einem Checker-Raster und passe die Schnitte bei starken Verzerrungen an. Die Blender-Dokumentation zu Seams erklärt diesen Ablauf.

‍

Brauche ich ein zweites UV-Set für Lightmaps?

Häufig ja, wenn das Material-UV-Layout überlappende oder wiederholte Flächen enthält. Für gebackene Lightmaps muss jede Fläche eindeutig zugeordnet sein und ausreichend Abstand haben. Ob dafür ein zusätzlicher Kanal nötig ist, hängt vom vorhandenen Layout und der Engine ab. Mehr dazu unter Lightmap und in der Unreal-Engine-Dokumentation.

‍

Was ist Texel-Dichte und warum ist sie wichtig?

Texel-Dichte beschreibt das Verhältnis zwischen Texturauflösung und Größe der Modelloberfläche, häufig in Pixeln pro Zentimeter. Ähnliche Werte sorgen für vergleichbaren Detailgrad; Nahaufnahmen können mehr Auflösung benötigen. Auch beim Texture Baking muss die Auflösung zum späteren Einsatz passen.

‍

Kann ich UVs komplett automatisch generieren lassen?

Automatische Verfahren können UV-Inseln erzeugen und packen. Ob das Ergebnis für dein Modell reicht, musst du an Verzerrungen, Nähten, Texturrichtung und späteren Ansichten prüfen. Der UV-Mapping-Leitfaden von Adobe ordnet die Grundlagen ein.

‍

Wie verhindere ich sichtbare Nähte (Seams) in meinen Texturen?

Lege Nähte möglichst an natürliche Bauteilgrenzen, plane ausreichendes Padding und kontrolliere Übergänge im Zielmaterial. Prüfe bei Normal Maps zusätzlich die Normalen und Tangenten. UVs allein garantieren keine unsichtbaren Nähte.

‍

Wann sind UV-Overlaps sinnvoll und wann nicht?

Überlappungen sparen Texturfläche, wenn Bereiche bewusst dieselben Bildinformationen nutzen. Für individuelle Beschriftungen, einzigartige Oberflächendetails oder gebackene Lightmaps brauchst du eindeutige Zuordnungen ohne unerwünschte Überlappung.

‍

Welche typischen Fehler sollte ich vor dem Baking prüfen?

Prüfe unbeabsichtigte Überlappungen, zu wenig Padding, verzerrte Inseln, unpassende Texel-Dichte und die Ausrichtung von Mustern. Ein Test-Bake zeigt grobe Probleme; kontrolliere feine Details anschließend auch in der Endauflösung.
