Ambient Occlusion (AO): Maps, SSAO & Anwendung

Ambient Occlusion (AO), auch Umgebungsverdeckung genannt, schätzt, wie stark benachbarte Geometrie die Umgebung eines Oberflächenpunkts verdeckt. Vertiefungen und Kontaktbereiche können dadurch dunkler erscheinen. Bei Produkt- und Interior-Renderings hilft das, Fugen, Übergänge und den Kontakt zum Boden zu lesen. AO berechnet jedoch weder die vollständige Beleuchtung noch die tatsächliche Farbe eines Materials.

‍

Würfelszene in drei Darstellungen: Standardschattierung, Ambient Occlusion und kombinierte Ansicht — Vergleich: Standardschattierung oben, Ambient Occlusion in der Mitte und Kombination unten

‍

Funktionsweise

AO beschreibt eine vereinfachte geometrische Abschattung. Der betrachtete Abstand und die Berechnungsmethode beeinflussen das Ergebnis. Typische Varianten:

Baked AO-Map: vorberechnete Graustufen-Textur, etwa für 3D Produktbilder oder Echtzeit-Assets. Mehr dazu: Texture Baking (Map Baking)

Screen-Space Ambient Occlusion (SSAO): schätzt AO aus Tiefeninformationen und je nach Verfahren Oberflächennormalen des aktuellen Kamerabilds. Verdeckte oder außerhalb des Bilds liegende Geometrie fehlt dieser Näherung.
Ray-Traced AO: tastet die umgebende Geometrie mit Strahlen ab. Das kann auch Geometrie außerhalb des Kamerabilds berücksichtigen, bleibt aber eine AO-Näherung und ist keine vollständige Lichtsimulation.

Weitere technische Details zur Ambient Occlusion findest du hier: Unreal Engine: Grundlagen und Grenzen von SSAO

‍

AO-Darstellung und finales Interior-Rendering im Vergleich

Der Regler zeigt die graue AO-Darstellung und das fertige Wohnzimmerbild. Im finalen Bild kommen Materialien, Beleuchtung und weitere Bildentscheidungen hinzu. Der Vergleich isoliert deshalb nicht allein die Wirkung von AO.

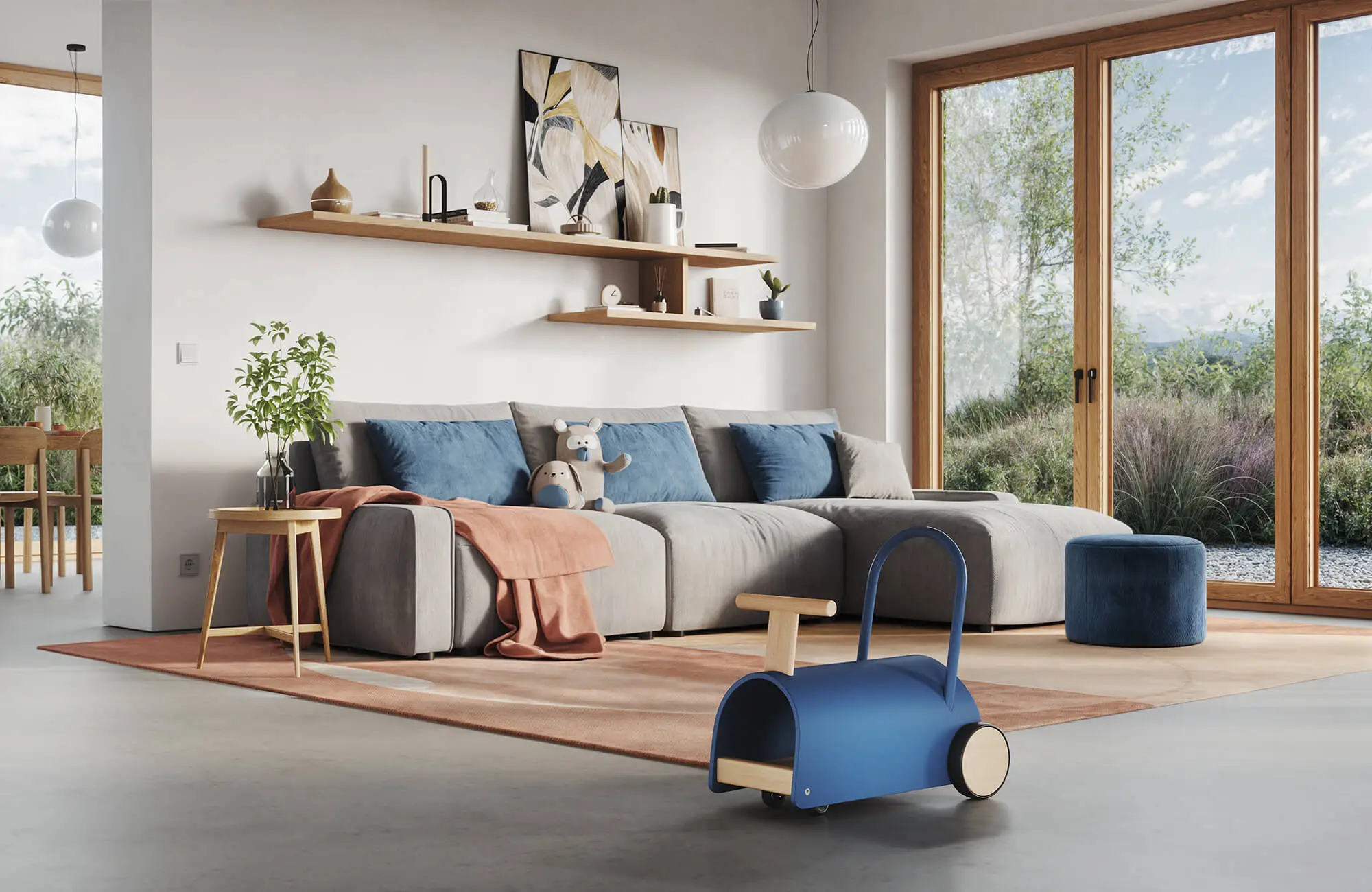

Finales Wohnzimmer-Rendering mit Sofa, Holzmöbeln und blauem Spielzeugwagen

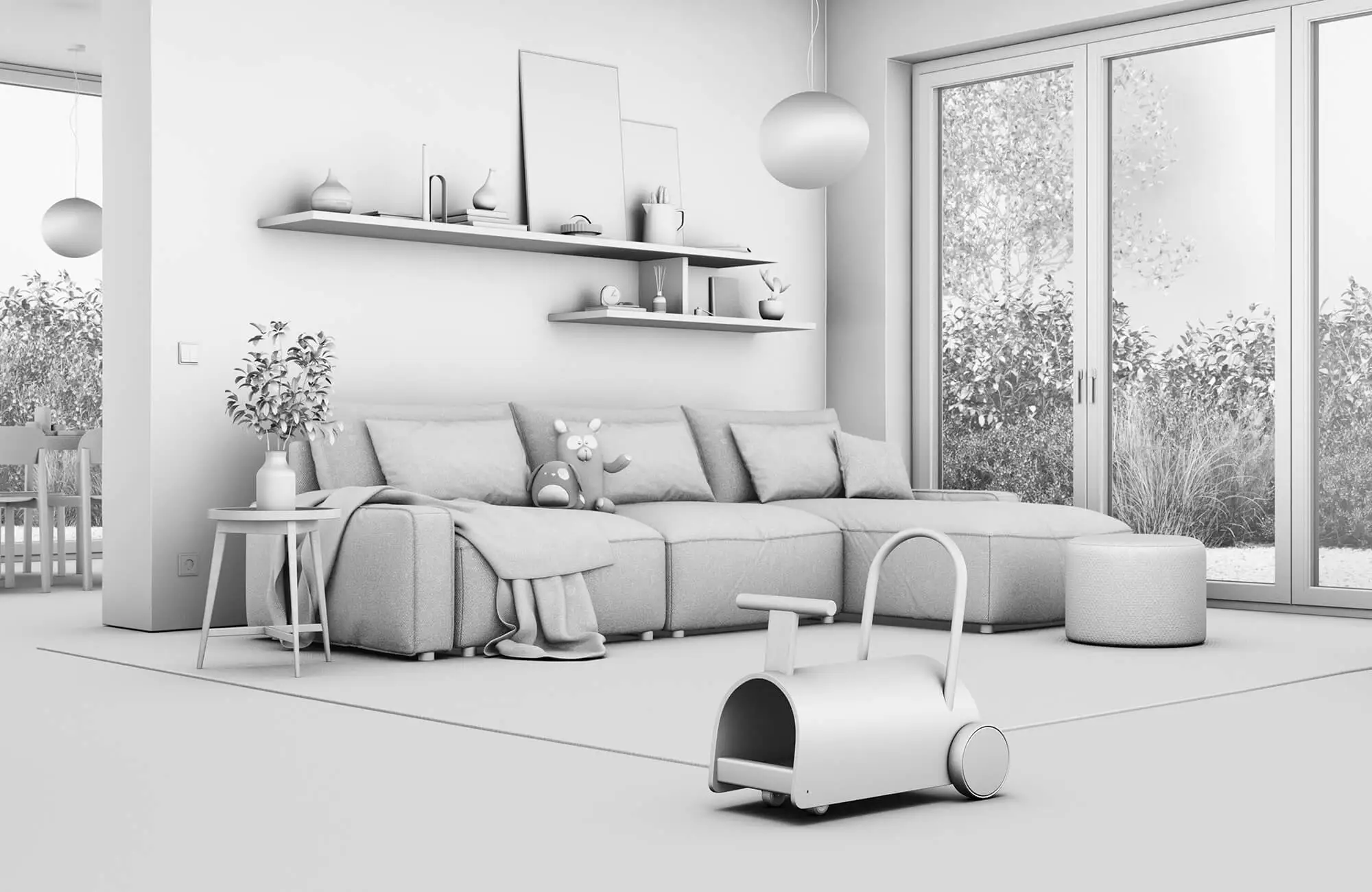

Graue AO-Darstellung derselben Wohnzimmerszene mit Sofa und Spielzeugwagen

‍

3D Visualisierung eines hellen Wohnzimmers mit braunem Ledersofa und Blick auf die umliegende Natur durch große Fenster

Vom Fachbegriff zum visuellen Erlebnis

Wir nutzen diese Technologien nicht nur, wir beherrschen sie. Entdecke, wie wir für führende Marken fotorealistische Welten erschaffen.

Portfolio ansehen

Ambient Occlusion und Ray Tracing: unterschiedliche Aufgaben

Kriterium	Ambient Occlusion	Ray Tracing
Ziel	Geometrische Abschattung näherungsweise darstellen	Strahlen durch die Szene verfolgen, etwa für Sichtbarkeit oder Beleuchtung
Qualität	Betont Vertiefungen und Kontaktbereiche; ersetzt keine Lichtberechnung	Ergebnis hängt von Lichtmodell, Materialien und Abtastung ab
Performance	Eine vorberechnete Map ist günstig auszuwerten; SSAO kostet zusätzliche Rechenzeit	Aufwand hängt von Verfahren, Strahlenzahl und Hardware ab
Echtzeit	Je nach Methode und Zielgerät möglich	Je nach Engine und Hardware möglich; WebGPU allein garantiert kein Hardware-Raytracing

‍

Ambient Occlusion Workflow

Verwendungszweck klären: Benötigt das Zielsystem eine AO-Textur, einen Echtzeiteffekt oder einen separaten Render-Pass? Diese Wege müssen nicht alle kombiniert werden. Die Grundlage ist ein geeignetes 3D-Modell.
AO-Map vorbereiten: Für eine gebackene Textur UVs, Auflösung, Objektabstände und Strahlendistanz prüfen. Bewegliche Teile und wechselnde Nachbarobjekte können eine fest gebackene Abschattung unpassend machen.
Im Zielsystem prüfen: AO als Nicht-Farbdaten laden und den vorgesehenen Materialkanal verwenden. Bei SSAO Radius, Intensität und Kantenartefakte in mehreren Kamerapositionen testen. Für AR-Anwendungen zählt auch die Leistung des Zielgeräts.
Compositing bewusst einsetzen: Einen AO-Pass nur bei begründetem Bedarf ergänzen. Pauschales Multiplizieren über das gesamte fertige Bild kann direkt beleuchtete Flächen oder bereits berechnete Kontaktschatten zu stark abdunkeln. Mehr zu Shadern für CGI.
Ergebnis vergleichen: AO ein- und ausschalten, helle Materialien und Fugen prüfen und das Bild gegen die Produktreferenzen beurteilen. Textur, Render-Pass und finales Bild getrennt behandeln; Format und Farbraum richten sich nach der weiteren Verwendung.

‍

Prüfpunkte für Ambient Occlusion

Setze AO zurückhaltend ein. Dunkle Ränder dürfen Material und Form nicht verfälschen.
Lade AO-Texturen als Nicht-Farbdaten, ohne sRGB-Farbtransformation.
Prüfe SSAO-Radius und Intensität bei wechselnden Ansichten auf Halos und Flimmern.
Halte einen AO-Pass für die Nachbearbeitung separat, statt ihn unwiderruflich einzurechnen.
Prüfe, ob AO-Map, Echtzeiteffekt und globale Beleuchtung dieselben Bereiche mehrfach abdunkeln.

AO im Material: Three.js: AO-Map und Nicht-Farbdaten (Beispiel für eine Browseranwendung)

FAQ: Ambient Occlusion

Was ist Ambient Occlusion (AO)?

AO schätzt, wie stark die Umgebung eines Oberflächenpunkts durch benachbarte Geometrie verdeckt wird. So lassen sich Kontaktbereiche und Vertiefungen betonen. AO ersetzt weder die Beleuchtung einer Szene noch eine Materialprüfung.

Brauche ich AO, wenn ich Ray Tracing nutze?

Nicht automatisch. Ray Tracing beschreibt ein Verfahren zur Strahlverfolgung, nicht eine bestimmte vollständige Lichtberechnung. Wenn dein Renderer die relevante indirekte Beleuchtung bereits berechnet, kann zusätzliches AO zu starke dunkle Ränder erzeugen. Prüfe den Unterschied mit und ohne AO.

Wie backe ich eine AO-Map?

In Blender Cycles brauchst du ein vorbereitetes Mesh mit UV-Map und ein aktives Zielbild oder ein geeignetes Farbattribut. Wähle den AO-Bake-Typ, kontrolliere die Einstellungen und speichere das Ergebnis. Ein separates High-Poly-Modell ist dafür nicht immer erforderlich. Details stehen im Blender-Handbuch zum Baking.

Was ist SSAO?

Screen Space Ambient Occlusion ist eine Näherung aus den Tiefeninformationen und je nach Verfahren den Normalen des aktuellen Kamerabilds. Sie benötigt zusätzliche Rechenzeit und kann an Bildrändern oder bei verdeckter Geometrie unvollständig sein. Die Unreal-Dokumentation erklärt das SSAO-Prinzip.

Kann ich Ambient Occlusion im Browser nutzen?

Ja, wenn der verwendete Viewer die entsprechende AO-Map oder einen passenden Echtzeiteffekt unterstützt. Bei glTF speichert der rote Kanal der Occlusion-Textur die Abschattung für indirektes Licht. Das garantiert weder fotorealistische Bilder noch eine bestimmte Ladezeit. Maßgeblich sind die glTF-Spezifikation und die Umsetzung im Viewer.

Ersetzt eine AO-Map die Normal Map?

Nein. AO steuert eine Abschattung, während eine Normal Map die für die Beleuchtung verwendeten Oberflächennormalen verändert. Beide verändern für sich genommen keine Silhouette. Für ausgeprägte Falten oder andere sichtbare Formen können Geometrie oder Displacement nötig sein.

Worauf kommt es bei Produktbildern an?

AO darf keine dunklen Nähte, Fugen oder Materialunterschiede vortäuschen, die das Produkt nicht hat. Entscheidend ist der Abgleich mit den Referenzen unter der vorgesehenen Beleuchtung. Für 3D-Produktbilder stimmen wir Modell, Material und Bildgestaltung auf die Aufgabe ab.
