Qu'est-ce qu'une displacement map ? Définition et exemples

Le displacement déplace les points d’une surface à partir d’une texture. Une carte de hauteur (height map) décrit des hauteurs, généralement pour un déplacement suivant les normales de la surface. Le déplacement vectoriel ajoute des informations de direction. Selon l’application, le maillage est subdivisé au préalable ou affiné pendant le rendu. Une texture haute résolution ne suffit pas à créer une géométrie détaillée. Les paramètres du matériau relèvent du workflow PBR ; leur mise en œuvre dépend du moteur de rendu. Le manuel Blender du modificateur Displace présente un exemple concret.

‍

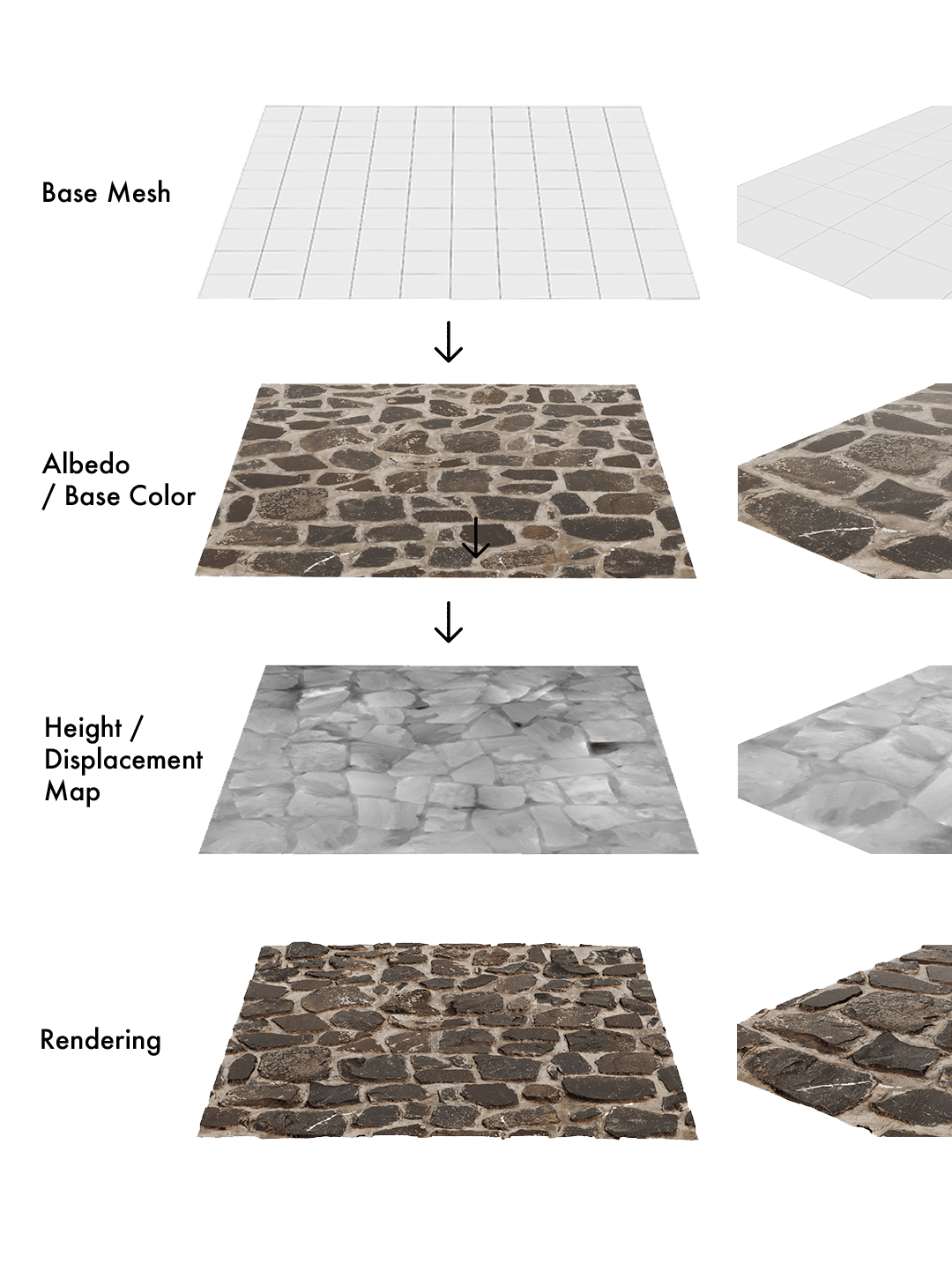

Infographie montrant un maillage de base, une texture de couleur, une carte de hauteur en niveaux de gris et une surface de pierre rendue — 1) Maillage de base 2) Albédo/Base Color 3) Carte de hauteur 4) Rendu. Le Midlevel et l’intensité déterminent le déplacement produit par les valeurs claires et sombres. Illustration : Danthree Studio.

‍

Exemples concrets : cartes de déplacement pour le bois, la pierre et le tissu

Texture de bois claire avec un veinage d'érable longitudinal, comme exemple d'Albedo — Exemple d'albédo pour l'érable : la texture décrit la couleur. Les informations de hauteur sont requises séparément ; les zones claires du bois ne sont pas automatiquement plus hautes.

Carte de hauteur en niveaux de gris avec une structure de pierre irrégulière — Carte de hauteur pour la pierre : règle l’intensité du déplacement en fonction de la surface réelle et de l’échelle. Une carte de normales peut compléter les détails fins.

Carte en niveaux de gris avec des lames de bois horizontales et un veinage visible — Carte de hauteur pour le bois : les joints et le veinage demandent des hauteurs différentes. Une valeur unique en millimètres ne convient pas à toutes les surfaces en bois.

Carte de hauteur en niveaux de gris présentant une structure de tissu fine et irrégulière — Carte de hauteur pour le tissu : le besoin de représenter la structure fine en géométrie dépend du tissage et du cadrage. Vérifie l’échelle par rapport à l’échantillon de matière.

‍

Displacement, normal mapping et bump mapping

Type de carte	Que se passe-t-il ?	Avantages	Limites	Utilisation typique
Bump	Les différences de hauteur modifient les normales pour l'ombrage	Des détails fins sans géométrie supplémentaire	La silhouette reste inchangée	Pores, petites irrégularités
Carte de normales	Les valeurs RVB décrivent les directions des normales	Permet de reproduire les détails d'un modèle à haute résolution	Aucune géométrie supplémentaire ni modification de la silhouette	Tissus, détails de laque et détails de surface obtenus par baking
Déplacement (hauteur)	Déplace la géométrie suivant les normales	Le relief peut modifier la silhouette et les ombres	Nécessite une géométrie et une puissance de calcul suffisantes	Joints, pierre, moulures en bois, gaufrage
Déplacement vectoriel (RVB)	Déplace la surface dans plusieurs directions	Permet aussi des formes latérales et des surplombs	L’espace de coordonnées et le moteur de rendu doivent être compatibles	Ornements, reliefs complexes, formes organiques
